標準規范
IEEE IEC 60297-1/2； PICMG3.0 R3.0
系統特點
最大可支持 14 槽
支持8U6HP 280mm前插卡和8U6HP 70mm后插卡
雙星或者全網架構背板
冗余可熱插拔風扇盤
可選配系統控制協議
可選配PEM或者PMM模塊
工作環境溫度： 0~50℃
存儲溫度： -20~+85℃
技術參數

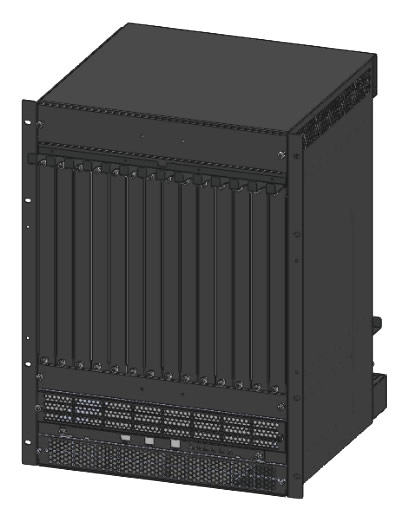

| 型號 | 79E841114-xxx | |||
| 規格 | 14U14S |
背板
|
Base通道 | 1000 Base_T |
| 插卡方向 | 垂直 | Fabric通道 | 3.125 Gbps LVDS | |
| 外形尺寸 (W x H x D, mm) | 482.6 x 621.5 x 500 | 節點槽 | 12 | |
| 重量 | 30kg | 交換槽 | 2 | |
| 散熱能力 | 下進風上出風 | 拓撲結構 | 雙星或者全網 | |
| 最大散熱能力為單槽300W | IPMB | 星型或者總線型 | ||
| 轉速可控 | Update通道 | 有 | ||
| 顏色 | 黑色 | CLK1 | 有 | |
| 供電能力 | 雙直流-48V或者雙交流220V，最大輸出功率為8000W | CLK2 | 有 | |
| 系統控制協議 | IPMI 1.5 or SIMP | CLK3 | 有 | |
